बैटरी केस और कवर



ज़ियामेन अपोलो बैटरी केस और कवर पर शोध, विकास और उत्पादन पर ध्यान केंद्रित करता है। हमारी मुख्य उत्पाद शृंखला में शामिल हैंनई ऊर्जा वाहन स्क्वायर लिथियम बैटरी एल्यूमिनियम केस, नई ऊर्जा भंडारण स्क्वायर लिथियम बैटरी एल्यूमिनियम केस, बैटरी कवर प्लेट, और बेलनाकार स्टेनलेस स्टील केस।हम विद्युत ऊर्जा, नई ऊर्जा, रेल पारगमन, औद्योगिक उपकरण निर्माण और डेटा सेंटर बुनियादी ढांचे जैसे उद्योगों की सेवा करते हैं। उच्च चालकता, मजबूत संक्षारण प्रतिरोध और अनुकूलित सेवा क्षमताओं में मुख्य शक्तियों के साथ, हम लगातार दुनिया भर के ग्राहकों को सुरक्षित, विश्वसनीय, कुशल और ऊर्जा की बचत करने वाले विद्युत कनेक्शन सिस्टम समाधान प्रदान करते हैं।

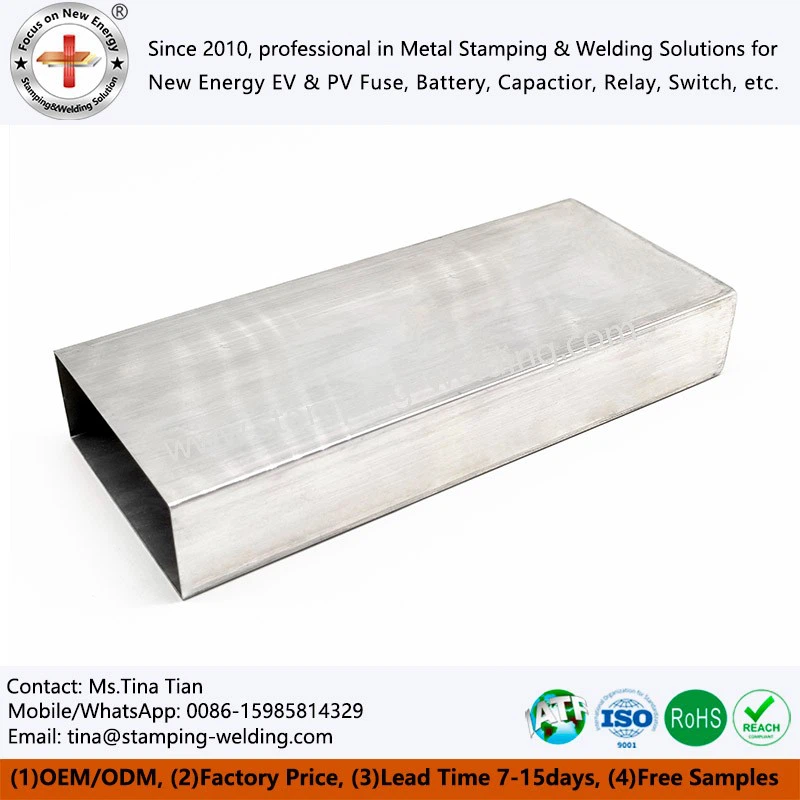

1. नई ऊर्जा वाहन स्क्वायर लिथियम बैटरी एल्यूमिनियम केस































































1.1 उत्पाद अवलोकन



नई ऊर्जा वाहन स्क्वायर लिथियम बैटरी एल्यूमिनियम केस
उच्च - शक्ति एल्यूमीनियम मिश्र धातु ड्राइंग प्रक्रिया (मोटाई 0.8-1.2 मिमी)
800V उच्च वोल्टेज प्लेटफ़ॉर्म डिज़ाइन के लिए उपयुक्त
IP67/IP69K वॉटरप्रूफ रेटिंग
एकीकृत तरल शीतलन तापीय चालकता संरचना डिजाइन

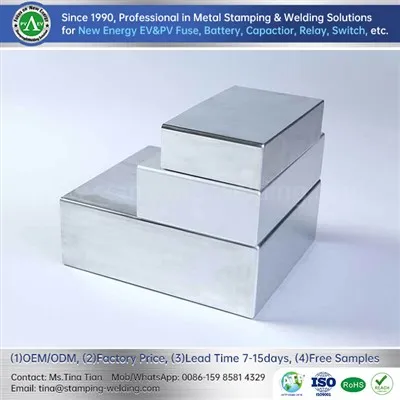

नई ऊर्जा भंडारण स्क्वायर लिथियम बैटरी एल्यूमिनियम केस
24V/48V/120V मॉड्यूलर डिज़ाइन का समर्थन करें
क्षमता 50Ah-314Ah (अनुकूलन योग्य) को कवर करती है
बहु-परत इन्सुलेशन सुरक्षा संरचना
-30 डिग्री से 55 डिग्री तक विस्तृत तापमान रेंज के लिए उपयुक्त





























































1.2 मुख्य लाभ



उच्च सुरक्षा:विस्फोट-रोधी वाल्व डिज़ाइन में निर्मित, विस्फोट के जोखिम से बचने के लिए सीमा से अधिक दबाव होने पर स्वचालित दबाव राहत।
मजबूत अनुकूलनशीलता:नई ऊर्जा वाहन बैटरी पैक और ऊर्जा भंडारण प्रणाली के लिए उपयुक्त अनुकूलित आकार (मोटाई 0.8-3 मिमी, लचीला पहलू अनुपात) का समर्थन करें।
पर्यावरण के अनुकूल और पुन: प्रयोज्य:एल्युमीनियम शैल पुनर्प्राप्ति दर 90% से अधिक हैRoHS/पहुँच प्रमाणन.



1.3 तकनीकी लाभ मैट्रिक्स


आयाम	नई ऊर्जा वाहन	ऊर्जा भंडारण
सुरक्षा प्रदर्शन	एक्यूपंक्चर से आग नहीं लगती अधिभार संरक्षण	UL1973 प्रमाणीकरण थर्मल भगोड़ा चेतावनी प्रणाली
चक्र जीवन	4000 बार (80% डीओडी)	6000 बार (80% डीओडी)
ऊर्जा घनत्व	160Wh/किलो	140Wh/किलो
तेज़ चार्जिंग क्षमता	3सी फास्ट चार्जिंग क्षमता	1सी फास्ट चार्जिंग क्षमता
हल्का डिज़ाइन	स्टील के खोल से 40% कम वजन	अनुकूलित फिन संरचना



1.4 विनिर्माण प्रक्रिया पर प्रकाश डाला गया
1. सटीक मोल्डिंग तकनीक
6000 टन हाइड्रोलिक ड्राइंग उपकरण

0.05 मिमी दीवार मोटाई एकरूपता नियंत्रण
सीएनसी झुकने की सटीकता ±0.1 मिमी



2. भूतल उपचार प्रक्रिया
हार्ड एनोडाइजिंग (फिल्म की मोटाई 15-25μm)
पर्यावरण के अनुकूल इलेक्ट्रोफोरेटिक कोटिंग (नमक स्प्रे परीक्षण > 1000 घंटे)
लेजर उत्कीर्णन क्यूआर कोड अनुरेखण प्रणाली



1.5 उपखंड प्रकार
फ्लैट नई ऊर्जा वाहन एल्यूमीनियम शेल: मोटाई 2 मिमी से कम या उसके बराबर, सीटीपी (सेल टू पैक) तकनीक के लिए उपयुक्त, 15% तक अंतरिक्ष उपयोग में सुधार करता है। चौड़ा और मोटा ऊर्जा भंडारण एल्यूमीनियम शेल: दीवार की मोटाई 2.5 मिमी से अधिक या उसके बराबर, 155Ah से अधिक बड़ी क्षमता वाले सेल का समर्थन करता है, -20 डिग्री ~ 60 डिग्री चौड़े तापमान वातावरण के अनुकूल होता है।

















































































2. बैटरी कवर प्लेट





























































2.1 प्रमुख घटक
सब्सट्रेट और उपचार
एल्यूमीनियम मिश्र धातु (3003/5052): घनत्व 2.7 ग्राम/सेमी³, तन्य शक्ति 180- 240एमपीए, बढ़ाव 12% से अधिक या उसके बराबर;
सीलिंग: लेजर वेल्डिंग गहराई 0.5-1.2 मिमी, हीलियम रिसाव का पता लगाने की दर 5×10⁻¹⁰ Pa·m³/s से कम या उसके बराबर, संपर्क प्रतिरोध 0.3mΩ से कम या उसके बराबर (IEC 60404)।

सुरक्षा संरचना
विस्फोट {{0}वाल्व फटने का दबाव {{1}एमपीए (समायोज्य सटीकता ±5%), इन्सुलेशन रिंग तापमान प्रतिरोध -50 डिग्री ~150 डिग्री (यूएल94 वी-0)।

सीलिंग कील: लेजर स्पॉट वेल्डिंग + रिंग वेल्डिंग प्रक्रिया, 1×10⁻⁹ Pa·m³/s की वायु जकड़न।
विस्फोट-रोधी वाल्व: निरंतर लेजर वेल्डिंग तकनीक, विस्फोट दबाव का सटीक नियंत्रण (1.2- 1.5एमपीए)।
पोल: एल्युमीनियम/कॉपर निकल {{0}प्लेटेड सामग्री, मल्टी {{1}पोल इयर डिज़ाइन का समर्थन करता है, आंतरिक प्रतिरोध 0.5mΩ से कम या उसके बराबर है।


2.2 मुख्य ताकतें
सुरक्षा प्रदर्शन
विस्फोटरोधी डिज़ाइन: विस्फोटरोधी फिल्म या दबाव राहत वाल्व में निर्मित, जब बैटरी का आंतरिक दबाव असामान्य रूप से बढ़ जाता है, तो विस्फोट के जोखिम से बचने के लिए दबाव को जल्दी से छोड़ा जा सकता है।
सीलिंग प्रक्रिया: इलेक्ट्रोलाइट रिसाव को रोकने के लिए शेल और कवर प्लेट के बीच निर्बाध कनेक्शन सुनिश्चित करने के लिए लेजर वेल्डिंग, प्रतिरोध वेल्डिंग और अन्य सटीक वेल्डिंग तकनीक का उपयोग किया जाता है।
इन्सुलेशन सुरक्षा: प्लास्टिक इंसुलेटिंग बोर्ड या इंसुलेटिंग कोटिंग के डिज़ाइन के माध्यम से, शॉर्ट सर्किट से बचने के लिए बैटरी सेल को बाहरी वातावरण से अलग किया जाता है।



2.3 तकनीकी पैरामीटर
आंतरिक प्रतिरोध नियंत्रण: बैटरी ऊर्जा संचरण दक्षता सुनिश्चित करने के लिए 5mΩ (उद्योग अग्रणी स्तर) से कम या उसके बराबर।
संक्षारण प्रतिरोध: ब्लू डॉट परीक्षण, नमक स्प्रे परीक्षण और एक जटिल वातावरण में अनुकूलन के माध्यम से।
पर्यावरण संरक्षण प्रमाणीकरण: आरओएचएस, रीच और अन्य अंतरराष्ट्रीय मानकों के अनुरूप, सामग्रियों को पुनर्नवीनीकरण किया जा सकता है।



सामग्री का प्रकार	रचना नियंत्रण	विशेषताएँ लाभ	अनुप्रयोग परिदृश्य
एल्यूमीनियम मिश्र धातु (6061-टी6)	सी 0.6% से कम या उसके बराबर, एमजी 0.8-1.2%	हल्का वजन (घनत्व 2.7 ग्राम/सेमी³), ताकत 275 एमपीए	ऑटोमोटिव पावर बैटरी
कम्पोजिट	एल्यूमीनियम + पीपीओ मिश्र धातु	इन्सुलेशन + प्रभाव प्रतिरोध (नोकदार प्रभाव शक्ति 25kJ/m²)	बिजली उपकरणों के लिए उच्च कंपन वातावरण



2.4 उत्पादन और प्रौद्योगिकी
प्रमुख प्रौद्योगिकी
स्टैम्पिंग: 80-200टी हाई-स्पीड पंचिंग मशीन (जेआईएस 1 प्रिसिजन), निरंतर डाई लाइफ 8 मिलियन गुना से अधिक या उसके बराबर, आयामी सहनशीलता ±0.015 मिमी (सीपीके 1.67 से अधिक या उसके बराबर);
वेल्डिंग: 3000W फाइबर लेजर (तरंग दैर्ध्य 1064nm), वेल्ड की गहराई और चौड़ाई का अनुपात 4:1, वेल्डिंग गति 120mm/s, उपज 99.8% से अधिक या उसके बराबर;
परीक्षण: एक्स -रे परीक्षण सटीकता 0.02मिमी (एएसटीएम ई94), वायु जकड़न परीक्षण 0.3- 2.0एमपीए (रिसाव 0.05 सीसी/मिनट से कम या उसके बराबर), पूर्ण परीक्षण कवरेज 100%।



2.5 तकनीकी मुख्य बातें
स्वचालित उत्पादन: डबल -स्टेशन घूमने वाले उपकरण, वेल्डिंग दक्षता 1.7s/टुकड़ा, उपज 99.5% से अधिक या उसके बराबर।
विश्वसनीयता सत्यापन: IP67 वॉटरप्रूफ, नमक स्प्रे परीक्षण (500h कोई संक्षारण नहीं), कंपन परीक्षण (20Hz~2000Hz)।

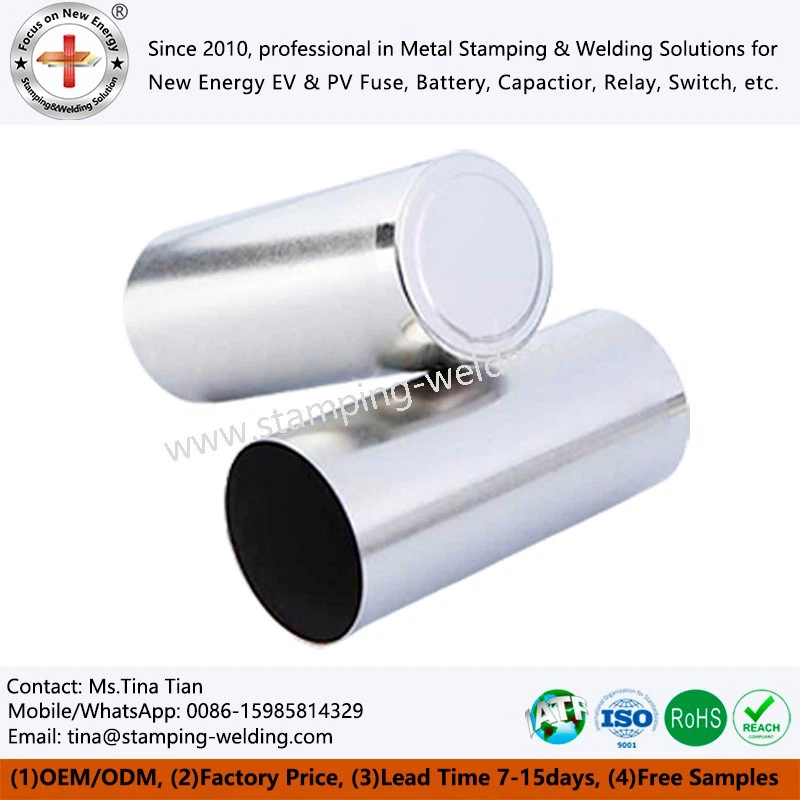

3. बेलनाकार स्टेनलेस स्टील केस































































3.1 उत्पाद विशेषताएँ
सामग्री प्रदर्शन:304/316 स्टेनलेस स्टील, तन्य शक्ति 520MPa से अधिक या उसके बराबर, संपीड़न क्षमता 500kg/cm² तक।
संरचना डिज़ाइन: विस्फोट-रोधी सुरक्षा वाल्व के साथ, 18650/21700/26650 और अन्य मानकीकृत मॉडल का समर्थन करता है, जो स्वचालित उत्पादन लाइनों के लिए उपयुक्त है।

3.2 परिशुद्धता संरचना डिजाइन
दीवार की मोटाई सहनशीलता ±0.05 मिमी, गोलाई त्रुटि 0.1 मिमी से कम या उसके बराबर, लंबाई सहनशीलता ±0.15 मिमी (जीबी/टी1804-एम वर्ग के अनुसार)
गैर-- मानक अनुकूलन का समर्थन करें: व्यास Φ10-2000 मिमी, लंबाई एल 6 मीटर से कम या उसके बराबर, निकला हुआ किनारा/धागा/वेल्डिंग नाली और अन्य विशेष संरचनाओं के साथ



3.3 तकनीकी पैरामीटर और प्रदर्शन लाभ



सामग्री प्रणाली

सामग्री का प्रकार	घटक नियंत्रण	विशेषताएँ लाभ	अनुप्रयोग परिदृश्य
SUS304	सीआर 18% से अधिक या उसके बराबर, नी 8% से अधिक या उसके बराबर	संक्षारण प्रतिरोध (जंग के बिना नमक स्प्रे परीक्षण 1000h)	पारंपरिक औद्योगिक वातावरण
SUS316L	मो 2% से अधिक या उसके बराबर, कम कार्बन डिज़ाइन	क्लोराइड आयन संक्षारण प्रतिरोधी (समुद्री जल पर्यावरण पर लागू)	समुद्री उपकरण, रासायनिक कंटेनर
एसयूएस444	टीआई स्थिरीकरण उपचार	उच्च तापमान ऑक्सीकरण प्रतिरोधी (600 डिग्री से कम या उसके बराबर)	बॉयलर, उच्च तापमान सेंसर



3.4 प्रक्रिया पैरामीटर
कोल्ड हेडिंग सटीकता: समाक्षीयता 0.02 मिमी से कम या उसके बराबर (तीन समन्वय पहचान)
लेजर वेल्डिंग: प्रवेश गहराई 0.8-1.2 मिमी, वेल्ड चौड़ाई 0.3-0.5 मिमी (ऊर्जा वितरण आरेख के साथ)
भूतल उपचार: निकल चढ़ाना परत की मोटाई 5-8μm (आसंजन परीक्षण ग्रेड 0)

3.5 अनुप्रयोग लाभ
उच्च स्थिरता: घुमावदार प्रक्रिया परिपक्व है, पोल स्लाइस काटने की सटीकता ±5μm है, और बैटरी चक्र जीवन 2000 गुना से अधिक है।
अच्छी गर्मी अपव्यय: बेलनाकार संरचना का सतह क्षेत्र बड़ा है, और पैक की गर्मी अपव्यय दक्षता वर्गाकार बैटरी की तुलना में 20% अधिक है।
परिदृश्य अनुकूलन: बिजली उपकरण (30C डिस्चार्ज), ड्रोन (उच्च दर), घरेलू ऊर्जा भंडारण (लंबे जीवन) के लिए उपयुक्त।


प्रकार	मूल लाभ	विशिष्ट अनुप्रयोग
चौकोर एल्यूमीनियम खोल	हल्का, उच्च ऊर्जा घनत्व	नई ऊर्जा वाहन, ऊर्जा भंडारण बिजली स्टेशन
बेलनाकार स्टेनलेस स्टील खोल	उच्च सुरक्षा, मानकीकरण और आसान रखरखाव	बिजली उपकरण, उपभोक्ता इलेक्ट्रॉनिक्स, और बैकअप बिजली आपूर्ति
ऊर्जा भंडारण के लिए एल्यूमीनियम खोल	विस्तृत तापमान रेंज, बड़ी क्षमता, लंबा जीवन	औद्योगिक और वाणिज्यिक ऊर्जा भंडारण, घरेलू ऊर्जा भंडारण















1. सामूहिकता की ताकत: एक स्थिर औद्योगिक नींव
पूंजी और उत्पादन क्षमता: 120 मिलियन युआन की पंजीकृत पूंजी के साथ, इसने ज़ियामेन और निंगबो में आधुनिक उत्पादन आधार तैयार किए हैं, जिसकी कुल वार्षिक उत्पादन क्षमता 8,000 टन धातु भागों (92% की उपकरण उपयोग दर) है, और एक ही समय में फोटोवोल्टिक कनेक्टर के 100,000 टुकड़ों और रिले कोर के 500,000 टुकड़ों के लिए ऑर्डर ले सकता है।

2. वैश्विक सेवा: शून्य समय प्रतिक्रिया नेटवर्क
स्थानीयकृत लेआउट: स्पेन (यूरोप), ईरान (मध्य पूर्व), भारत/मलेशिया (दक्षिण पूर्व एशिया), और जापान (उत्तर पूर्व एशिया) में चार क्षेत्रीय शाखाएँ स्थापित करें।

3. तकनीकी जीन: नेता की लागत कम करने की क्षमता से
टीम की पृष्ठभूमि: मुख्य तकनीकी टीम के 60% सदस्य ज़ियामेन होंगफ़ा (दुनिया की पहली रिले) से हैं, जिनके पास 28 वर्षों का औसत उद्योग अनुभव है, और उन्होंने एबीबी के लिए संपर्क चाकू संरचना को अनुकूलित किया है, जिससे ताकत बनाए रखते हुए लागत में 12% की कमी आई है।

4. गुणवत्ता आश्वासन: ऑटोमोटिव ग्रेड मानकों के प्रति आश्वस्त प्रतिबद्धता
प्रक्रिया नियंत्रण:
रोबोट वेल्डिंग CPK 1.67 से अधिक या उसके बराबर (2024 Q3 गुणवत्ता रिपोर्ट के साथ)
100% वेल्ड दोष का पता लगाना (यूटी एमटी दोहरा निरीक्षण, जीबी/टी 11345 लेवल II तक)।



5. प्रमाणन पृष्ठांकन
कंपनी ने विभिन्न गुणवत्ता प्रणाली प्रमाणपत्र पारित किए हैं: ISO9001-2015, IATF16949, ROHS, REACH, आदि।
