बिजली का कैबिनेट

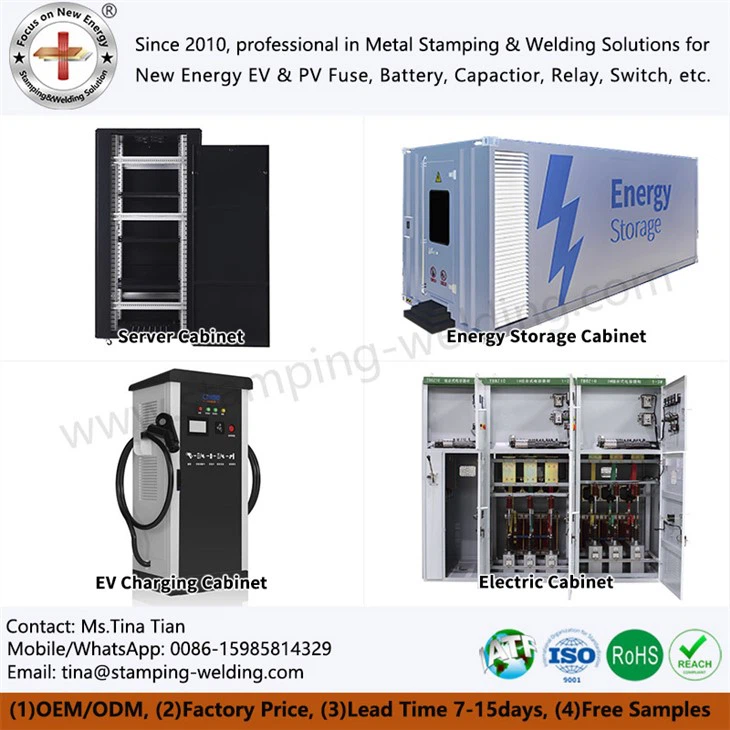

ज़ियामेन अपोलो विद्युत कैबिनेट के अनुसंधान, विकास और उत्पादन पर केंद्रित है। हमारी मुख्य उत्पाद शृंखला में शामिल हैंसर्वर कैबिनेट, ऊर्जा भंडारण कैबिनेट, ईवी चार्जिंग कैबिनेट और इलेक्ट्रिक कैबिनेट. हमारा सेवा नेटवर्क विद्युत ऊर्जा क्षेत्र, नई ऊर्जा उद्योग, रेल पारगमन प्रणाली, औद्योगिक उपकरण विनिर्माण और डेटा सेंटर बुनियादी ढांचे तक फैला हुआ है। उच्च चालकता, मजबूत संक्षारण प्रतिरोध और अनुकूलित सेवा क्षमताओं में मुख्य शक्तियों के साथ, हम लगातार दुनिया भर के ग्राहकों को सुरक्षित, विश्वसनीय, कुशल और ऊर्जा की बचत करने वाले विद्युत कनेक्शन सिस्टम समाधान प्रदान करते हैं।

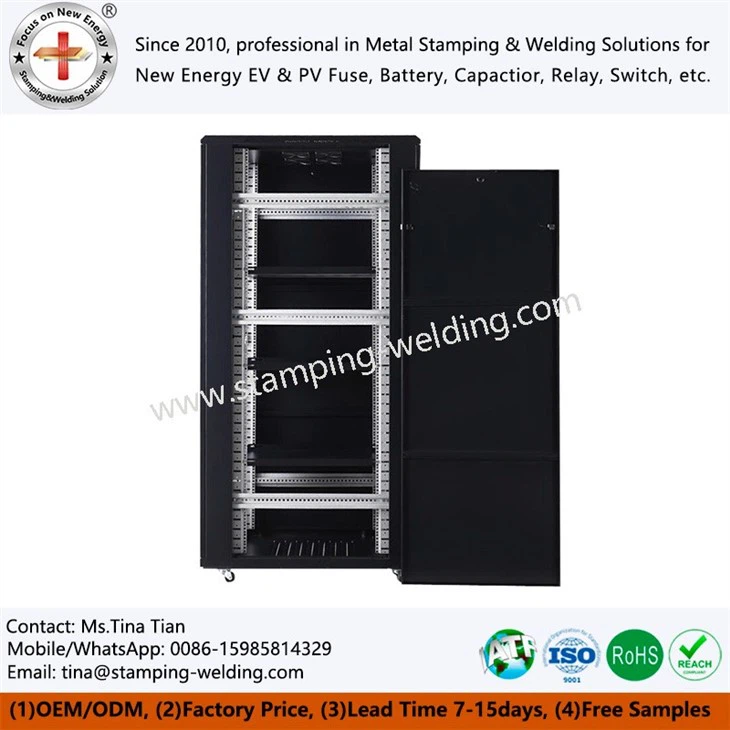

1. सर्वर कैबिनेट





























































1.1 सामग्री और विशेषताएं
सामग्री: 1.5 मिमी ऊंची - गुणवत्ताठंडी-रोल्ड स्टील प्लेट(सतह इलेक्ट्रोस्टैटिक छिड़काव, संक्षारण प्रतिरोध तकC5 स्तर)
संरचना: मॉड्यूलर डिज़ाइन, आगे और पीछे/बाएँ और दाएँ विस्तार स्प्लिसिंग का समर्थन, 19-इंच मानक उपकरण के साथ संगत।
गर्मी अपव्यय: शीर्ष पर दोहरी पंखा समूह + हनीकॉम्ब वेंटिलेशन जाल, गर्म {{1}स्वैपेबल अनावश्यक बिजली आपूर्ति का समर्थन करता है।



1.2 तकनीकी पैरामीटर
सुरक्षा स्तर: IP55
भार-वहन क्षमता: स्थैतिक भार 1500 किग्रा, गतिशील भार 800 किग्रा
कार्य तापमान: -20 डिग्री ~ 60 डिग्री



1.3 उत्पादन प्रक्रिया
(1) काटना और बनाना: घटक स्थिरता सुनिश्चित करने के लिए पूरी तरह से स्वचालित लेजर कटिंग मशीन (सटीकता ±0.1 मिमी) और सीएनसी झुकने वाली मशीन (दोहराएँ स्थिति सटीकता 0.02 मिमी);
(2) वेल्डिंग प्रक्रिया: रोबोट आर्गन आर्क वेल्डिंग (वेल्ड ताकत मूल सामग्री के 90% से अधिक या उसके बराबर), 100% प्रवेश दोष का पता लगाना;
(3) सतह का उपचार: कोटिंग के आसंजन को सुनिश्चित करने के लिए 7 पूर्व {{2} उपचार प्रक्रियाएँ (घटाना {{3} पानी की धुलाई {{4} अचार बनाना - सतह की कंडीशनिंग {{6} फॉस्फेटिंग {{7} निष्क्रियता - सुखाना);
(4) असेंबली गुणवत्ता निरीक्षण: पूर्ण {{1} आकार तीन - आयामी समन्वय मापने वाली मशीन (सटीकता 0.01 मिमी) + भार वहन परीक्षण (दबाव परीक्षण डिजाइन मूल्य से 20% अधिक)।

















































































1.4 अनुप्रयोग परिदृश्य
सुपरकंप्यूटिंग सेंटर: 42U/48U उच्च कैबिनेट अनुकूलन का समर्थन करता है, गर्म और ठंडे चैनल बंद सिस्टम के साथ संगत;
एज कंप्यूटिंग नोड: 600 मिमी संकीर्ण और गहरी कैबिनेट छोटे कंप्यूटर कमरों के लिए उपयुक्त है और दीवार पर लगे इंस्टॉलेशन को सपोर्ट करती है।
वित्तीय {{0}ग्रेड आपदा पुनर्प्राप्ति: 8-स्तर का भूकंप{{3}प्रतिरोधी डिजाइन, दोहरे चैनल पीडीयू (16ए/32ए वैकल्पिक) और बुद्धिमान पर्यावरण निगरानी मॉड्यूल से सुसज्जित;
5G बेस स्टेशन: IP55 सुरक्षा स्तर, -40 डिग्री ~70 डिग्री चौड़ा तापमान संचालन, ETSI EN 300 019 प्रमाणित।

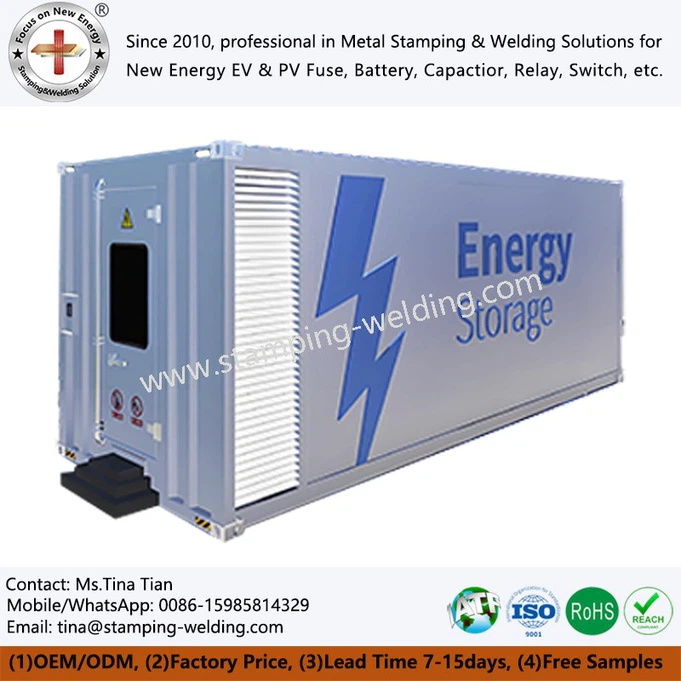

2. ऊर्जा भंडारण कैबिनेट





























































2.1 सामग्री और विशेषताएँ
अग्निरोधक डिज़ाइन: डबल-लेयर फ्लेम रिटार्डेंट स्टील प्लेट (ए-लेवल फायरप्रूफ) + एयरजेल इंसुलेशन लेयर, UL94 V-0 मानकों को पूरा करती है।
बैटरी प्रबंधन: एकीकृत बीएमएस प्रणाली, दूरस्थ निगरानी और गलती चेतावनी का समर्थन करती है।
स्केलेबिलिटी: 100kWh से 10MWh तक की क्षमता के लचीले विन्यास के साथ, समानांतर में कई कैबिनेट का समर्थन करता है।



2.2 तकनीकी पैरामीटर
चक्र दक्षता: 95% से अधिक या उसके बराबर
सुरक्षा स्तर: IP54 (आउटडोर प्रकार IP65 तक पहुँच सकता है)
कार्यशील आर्द्रता: 10%~95% गैर-संघनित



परियोजना	पैरामीटर	प्रतिस्पर्धी उत्पादों का तुलनात्मक लाभ
क्षमता अनुकूलता	50kWh-3MWh मॉड्यूलर विस्तार	बहु-ब्रांड बीएमएस प्रोटोकॉल का समर्थन करें
चक्र जीवन	6000 गुना @80% से अधिक या उसके बराबर	15% कम क्षीणन दर
ऊर्जा घनत्व	160Wh/किलो	20% अधिक स्थान उपयोग
संचार इंटरफेस	CAN/RS485/ईथरनेट	रिमोट ओटीए अपग्रेड का समर्थन करें



2.3 उत्पादन प्रक्रिया
परिशुद्धता शीट धातु निर्माण → अग्निरोधी कोटिंग उपचार → विस्फोट - प्रूफ केबल डक्ट स्थापना → सिस्टम संयुक्त डिबगिंग → उच्च और निम्न - तापमान चक्र परीक्षण।



2.4 अनुप्रयोग परिदृश्य और विस्तारित मूल्य
विस्तारित व्यावसायिक मूल्य
औद्योगिक और वाणिज्यिक चरम -घाटी मध्यस्थता: बुद्धिमान ईएमएस प्रणाली के माध्यम से, वार्षिक बिजली बिल बचत
आपातकालीन बैकअप पावर गारंटी: अस्पतालों/डेटा केंद्रों की 99.999% बिजली आपूर्ति विश्वसनीयता आवश्यकताओं को पूरा करने के लिए मिलीसेकंड - स्तर स्विचिंग;
कार्बन परिसंपत्ति प्रशंसा: IEC62933 प्रमाणन के अनुरूप, ग्राहकों को कार्बन क्रेडिट लाभ प्राप्त करने में मदद करता है।

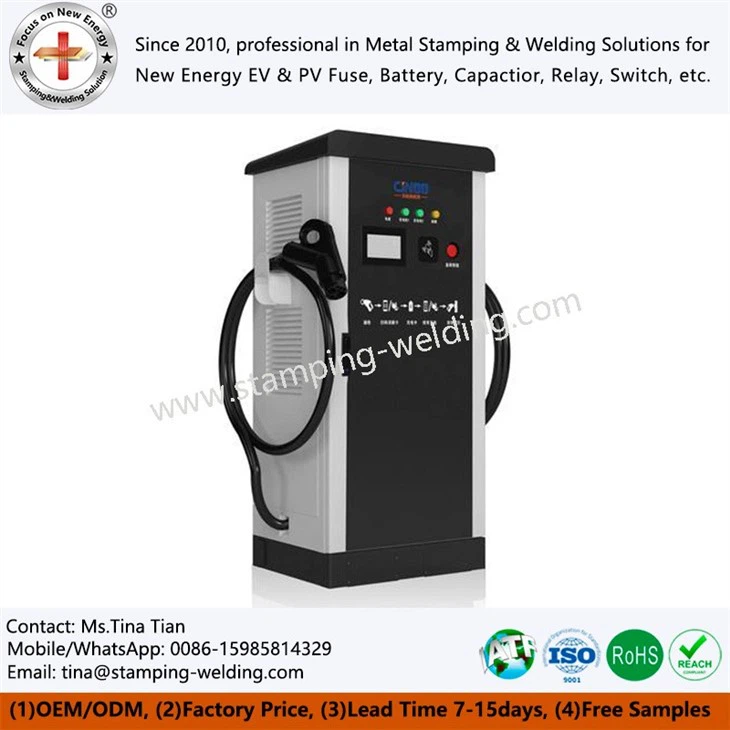

3. ईवी चार्जिंग कैबिनेट





























































3.1 सामग्री और विशेषताएं
सुरक्षात्मक डिज़ाइन: 2.0 मिमी एल्यूमीनियम जिंक प्लेट (2000 घंटे के नमक स्प्रे परीक्षण के बाद कोई जंग नहीं), डस्टप्रूफ और वॉटरप्रूफ दोहरी प्रमाणीकरण।
शीतलन समाधान: 45 डिग्री उच्च तापमान पर पूर्ण शक्ति संचालन सुनिश्चित करने के लिए स्वतंत्र वायु वाहिनी + तरल शीतलन मॉड्यूल।
मानव {{0}कंप्यूटर इंटरैक्शन: 10{{2}इंच औद्योगिक-ग्रेड टच स्क्रीन, कोड स्कैनिंग/कार्ड स्वाइपिंग/ओटीए अपग्रेड का समर्थन करता है।



3.2 तकनीकी पैरामीटर



परियोजना	पैरामीटर रेंज
इनपुट वोल्टेज	एसी 380V±15% / DC 750V
आउटपुट करेंट	अधिकतम 500A (तरल शीतलन संस्करण)
सुरक्षा स्तर	IP55 (वैकल्पिक IP65 अनुकूलन)
कैबिनेट सामग्री	एसजीसीसी कोल्ड-रोल्ड स्टील प्लेट/304 स्टेनलेस स्टील
कार्य तापमान	-35 डिग्री ~+55 डिग्री
संचार इंटरफेस	CAN/RS485/ईथरनेट
बिजली उत्पादन	60kW~480kW
चार्जिंग दक्षता	92% से अधिक या उसके बराबर
सुरक्षा स्तर	IP65 (आउटडोर प्रकार)

















































































3.3 उत्पादन प्रक्रिया
लेजर ओपनिंग → सीलिंग स्ट्रिप प्रेसिंग → लाइटनिंग प्रोटेक्शन ग्राउंडिंग ट्रीटमेंट → चार्जिंग मॉड्यूल इंटीग्रेशन → फुल लोड इम्पैक्ट टेस्ट।



3.4 अनुप्रयोग परिदृश्य
राजमार्ग सेवा क्षेत्र, वाणिज्यिक परिसर और बस चार्जिंग स्टेशन।
1. हाईवे फास्ट चार्जिंग स्टेशन (उच्च सुरक्षा + एंटी-कंपन)
समाधान: 304 स्टेनलेस स्टील कैबिनेट + भूकंपरोधी ब्रैकेट (आयाम 2मिमी@10{6}}500 हर्ट्ज), आईएसओ 16750 ऑटोमोटिव-ग्रेड कंपन परीक्षण पास किया

2. शहरी फास्ट चार्जिंग स्टेशन (सुंदर + रखरखाव में आसान)
समाधान: छिपा हुआ चार्जिंग गन स्टोरेज + साइड डोर डिज़ाइन (90 डिग्री फ्लैट ओपनिंग, रखरखाव स्थान 800 मिमी से अधिक या उसके बराबर)

3. पुराने समुदाय का नवीनीकरण (हल्का + छोटी मात्रा)
समाधान: एल्यूमीनियम मिश्र धातु फ़्रेम (स्टेनलेस स्टील की तुलना में 30% हल्का) + दीवार पर स्थापित डिज़ाइन (वॉल्यूम 0.8m³, पारंपरिक 1.2m³)
मूल्य: 30% इंस्टॉलेशन स्थान बचाएं, 220V/380V दोहरी पावर एक्सेस के लिए उपयुक्त



4. इलेक्ट्रिक कैबिनेट





























































4.1 सामग्री और विशेषताएं
इन्सुलेशन डिज़ाइन: एसएमसी मिश्रित सामग्री विभाजन (आर्क प्रतिरोध 15kV), कॉपर बसबार टिनिंग उपचार।
बुद्धिमान: स्मार्ट मीटर + वायरलेस संचार मॉड्यूल से सुसज्जित, ऊर्जा खपत डेटा की वास्तविक समय पर निगरानी।
अनुकूलन: विभिन्न मानक कैबिनेट प्रकारों जैसे जीजीडी, एमएनएस, जीसीके आदि का समर्थन करता है।



(1) जीसीके कम वोल्टेज निकासी योग्य स्विचगियर
आधार सामग्री 1.5 मिमी ऊंची {{1}गुणवत्ता वाली ठंडी - रोल्ड स्टील प्लेट (बाओस्टील एसजीसीसी प्रमाणन) से बनी है, कैबिनेट बॉडी गैल्वेनाइज्ड है, और संक्षारण प्रतिरोध स्तर C4 मानक तक पहुंचता है
आंतरिक बसबार टी2 इलेक्ट्रोलाइटिक कॉपर (चालकता 98% से अधिक या उसके बराबर) से बना है, और संपर्क सतह 30 वर्षों तक स्थिर चालकता सुनिश्चित करने के लिए सिल्वर -प्लेटेड (मोटाई 8μm से अधिक या उसके बराबर) है।
अद्वितीय मॉड्यूलर डिज़ाइन (मॉड्यूलर इकाई 25 मिमी), लचीले विस्तार का समर्थन करता है, और IP40 सुरक्षा स्तर (IP54 में अपग्रेड करने योग्य) के साथ मानक आता है।
तकनीकी मापदंड:
रेटेड कार्यशील वोल्टेज: AC 400V
रेटेड इन्सुलेशन वोल्टेज: AC 690V
क्षैतिज बसबार की रेटेड धारा: 6300A (शिखर सहनशीलता 125kA/1s)

(2) KYN28-12 हाई-वोल्टेज केंद्र कैबिनेट
पूरी तरह से एकत्रित संरचना (कोई वेल्डिंग विरूपण नहीं), मुख्य घटक आयातित एपॉक्सी राल कास्ट सर्किट ब्रेकर का उपयोग करते हैं (एबीबी प्राधिकरण के तहत निर्मित)
दबाव राहत चैनल IEC 62271-200 मानक का अनुपालन करता है, 31.5kA/1s की आर्किंग सहनशीलता
पांच -संरक्षण इंटरलॉकिंग तंत्र ने राष्ट्रीय प्रकार का परीक्षण पास कर लिया (रिपोर्ट संख्या: GZ-2023-HV-0178)

तकनीकी मापदंड:
रेटेड वोल्टेज: 12kV
रेटेड करंट: 4000A
कम समय तक करंट झेलने में समय: 50kA/4s


4.2 तकनीकी पैरामीटर
रेटेड वोल्टेज: AC 400V~35kV
शॉर्ट -सर्किट झेलना: 65kA/1s
सुरक्षा स्तर: IP30~IP54



4.3 उत्पादन प्रक्रिया
कॉपर बसबार की सीएनसी प्रसंस्करण → बसबार इन्सुलेशन कोटिंग → सर्किट ब्रेकर असेंबली → वोल्टेज परीक्षण (एसी 4200V/1 मिनट) का सामना करना।



4.4 अनुप्रयोग परिदृश्य

औद्योगिक परिदृश्य: भूकंपीय डिजाइन (जीबी/टी 13539.1-2018 कंपन परीक्षण को पूरा करें), रासायनिक उद्योग और धातु विज्ञान जैसे उच्च संक्षारण/उच्च कंपन वातावरण के लिए उपयुक्त।
नागरिक परिदृश्य: अल्ट्रा - पतली कैबिनेट (मोटाई 600 मिमी से कम या उसके बराबर) + मूक डिजाइन (55 डीबी से कम या उसके बराबर), वाणिज्यिक परिसरों और डेटा केंद्रों के लिए उपयुक्त।


समूह की ताकत और सेवा नेटवर्क: सहयोग के लिए एक स्थिर आधार



आयाम	मूल सामग्री	ग्राहक मूल्य
समूह पृष्ठभूमि	120 मिलियन की पंजीकृत पूंजी, 2 प्रमुख उत्पादन आधार (ज़ियामेन/निंगबो) वार्षिक कुल उत्पादन क्षमता 8,000 टन, नई ऊर्जा/कम -वोल्टेज विद्युत के दोहरे मुख्य व्यवसाय (राजस्व अनुपात 6:4)	जोखिम प्रतिरोध: स्थिर पूंजी शृंखला, चिंता {{0}100 की मुफ्त डिलीवरी, 000+ बैच ऑर्डर व्यावसायिक फोकस: फोटोवोल्टिक/इलेक्ट्रिकल उद्योग मानकों को समझें (जैसे कि आईईसी 62730)
वैश्विक सेवा	4 प्रमुख क्षेत्रीय शाखाएँ (यूरोप/मध्य पूर्व/दक्षिण पूर्व एशिया/उत्तर पूर्व एशिया) स्थानीय गोदाम में 500+ मॉडल और 48 घंटे की आपातकालीन डिलीवरी शामिल है	शून्य समय अंतर प्रतिक्रिया: बिक्री के बाद सेवा 2 घंटे के भीतर साइट पर आ जाती है, रखरखाव लागत 60% कम हो जाती है स्थानीयकृत ट्रस्ट: स्पेनिश/ईरानी शाखाएँ स्थानीय भाषा में तकनीकी सहायता प्रदान करती हैं प्रतिक्रिया की गति: नि:शुल्क नमूने 1-2 दिन (पारंपरिक)
प्रतिक्रिया की गति	नि:शुल्क नमूने 1-2 दिन (पारंपरिक) नया साँचा 20-30 दिन (साँचे सहित, उद्योग 45 दिन)	बड़े पैमाने पर उत्पादन 15-20 दिन (भुगतान के बाद)। बाज़ार पर कब्ज़ा: नए उत्पाद लॉन्च चक्र को 50% छोटा किया गया

अनुकूलन प्रक्रिया (पारदर्शिता के 7 चरण)
ग्राहक चित्र प्रदान करते हैं (पीडीएफ/सीएडी/3डी) → 48 घंटे की प्रक्रिया मूल्यांकन (उद्धरण के साथ) → नमूना आदेश + 50% मोल्ड शुल्क → 20-30 दिन का मोल्ड उत्पादन → परीक्षण के लिए नि:शुल्क 1-20 नमूने → नमूने पारित होने के बाद 50% मोल्ड शुल्क → थोक आदेश + 30% अग्रिम भुगतान → 15-20 दिन का उत्पादन → 70% निरीक्षण के बाद भुगतान → निर्दिष्ट लॉजिस्टिक्स द्वारा डिलीवरी
