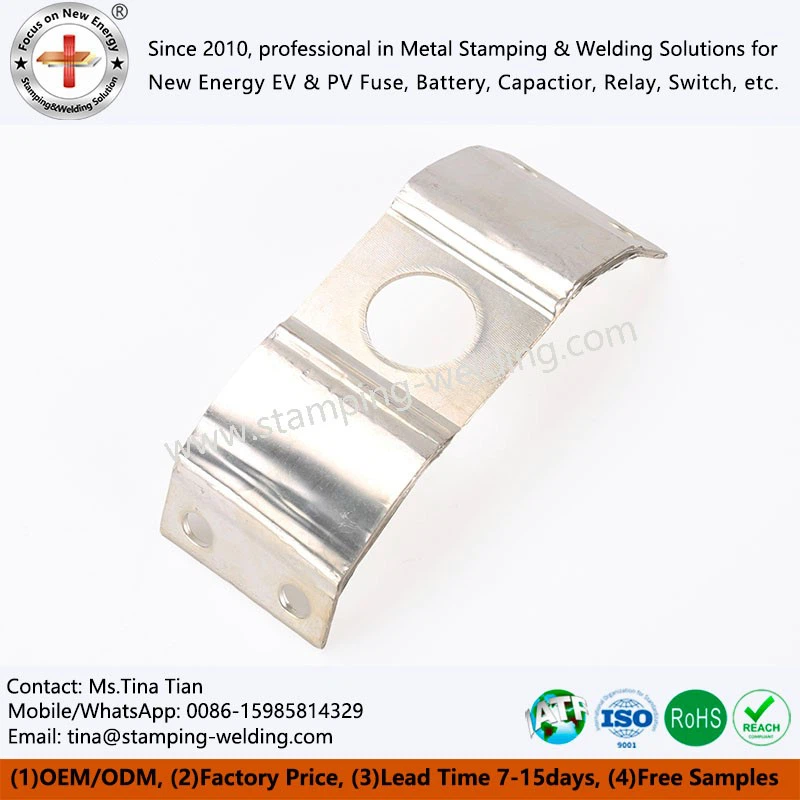

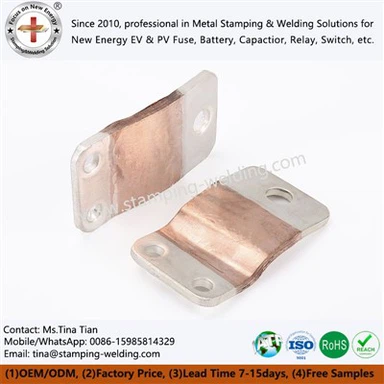

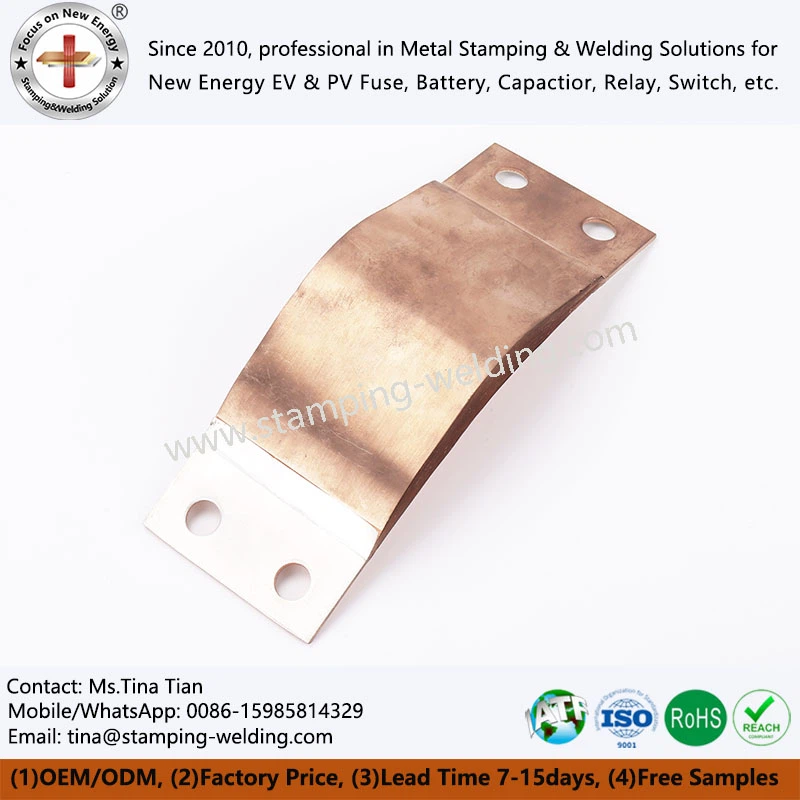

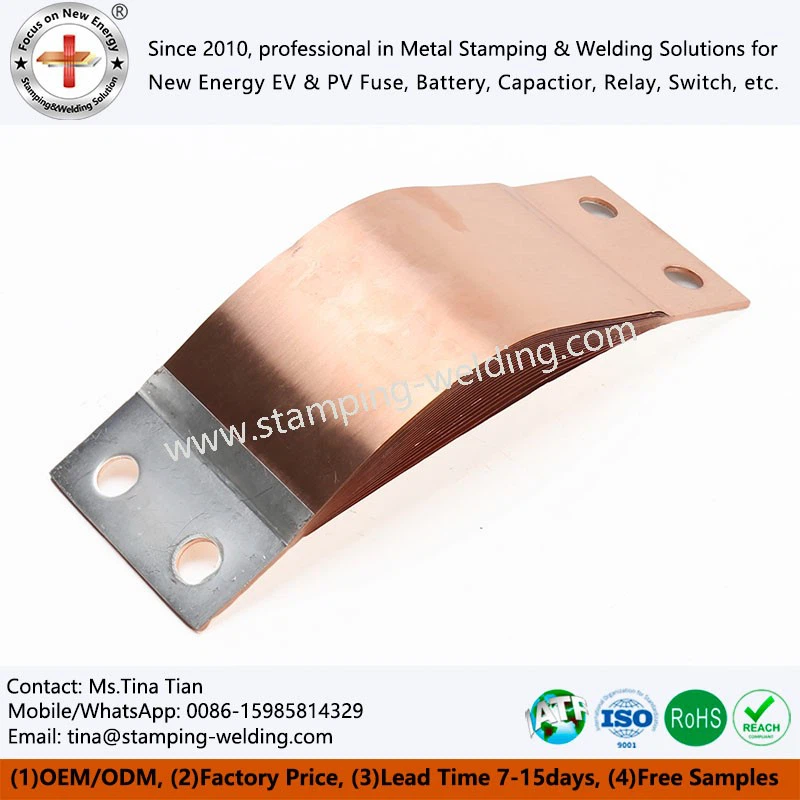

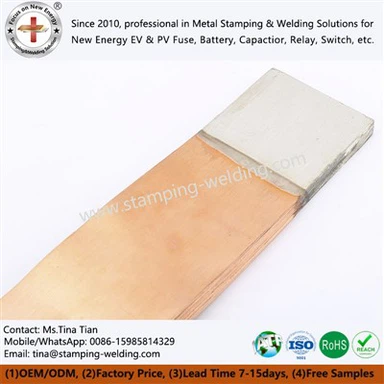

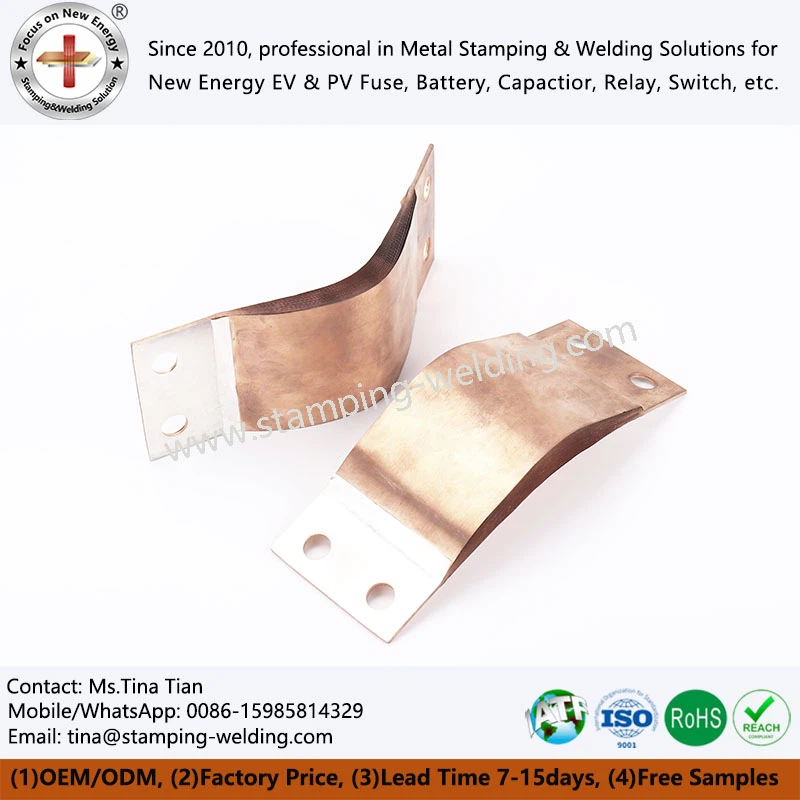

मल्टीलेयर कॉपर फ़ॉइल्स लचीला बसबार

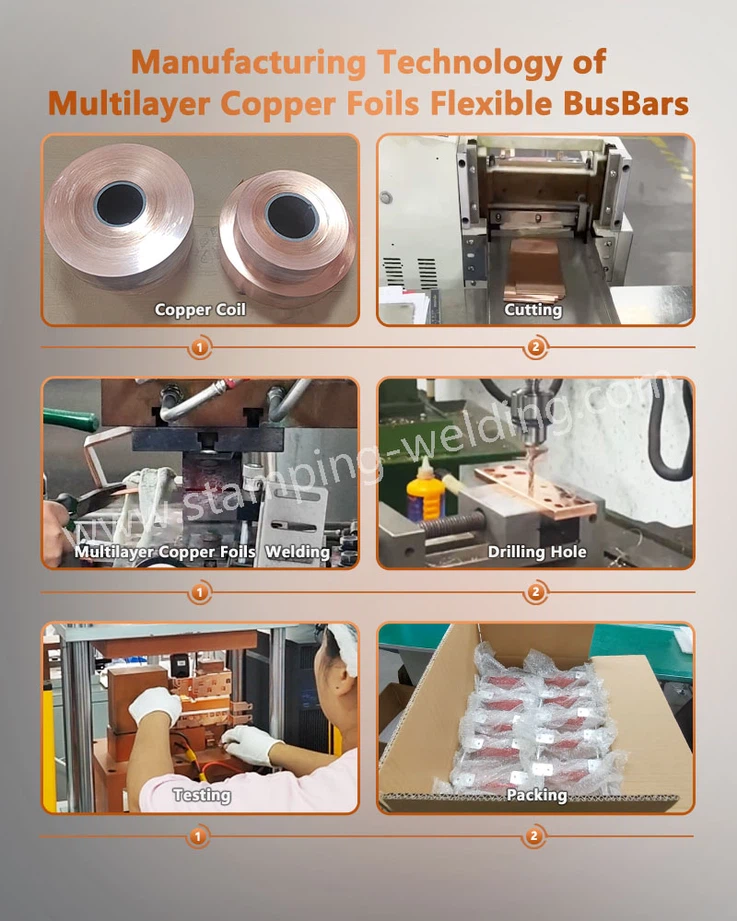

मल्टीलेयर कॉपर फ़ॉइल्स फ्लेक्सिबल बसबार एक उन्नत पावर ट्रांसमिशन घटक है जिसे सटीक विनिर्माण प्रक्रियाओं के माध्यम से इंजीनियर किया गया है। पारंपरिक कठोर बसबारों से अलग, फ्लेक्सिबल बसबार का मोड़ने योग्य और अत्यधिक लचीला डिज़ाइन ज्यामितीय रूप से सीमित स्थानों में कुशल विद्युत संचालन को सक्षम बनाता है, जो पारंपरिक समाधानों में निहित स्थापना और परिचालन सीमाओं को प्रभावी ढंग से दूर करता है। संरचनात्मक रूप से, कॉपर बसबार्स में मल्टीलेयर लेमिनेटेड कॉपर फ़ॉइल स्टैक (आमतौर पर प्रति परत 0.05–0.2 मिमी मोटाई) शामिल होते हैं, जो लेजर वेल्डिंग या डिफ्यूज़न बॉन्डिंग तकनीकों के माध्यम से जुड़े होते हैं, जो एक एकीकृत निम्न प्रतिबाधा प्रवाहकीय पथ बनाते हैं (<5μΩ/m).











1, उच्च लचीलापन

लचीले बसबार को वास्तविक इंस्टॉलेशन स्थान के अनुसार किसी भी कोण पर मोड़ा और घुमाया जा सकता है, जिससे इंस्टॉलेशन लचीलापन काफी बढ़ जाता है। यह कॉम्पैक्ट स्पेस और जटिल वायरिंग वाले उपकरण और सिस्टम के लिए विशेष रूप से उपयुक्त है।

2, कम प्रतिरोध और उच्च धारा -वहन क्षमता

मल्टीलेयर कॉपर फ़ॉइल्स फ्लेक्सिबल बसबार्स की मल्टी-लेयर मेटल फ़ॉइल संरचना समान करंट वितरण सुनिश्चित करती है, प्रतिरोध को प्रभावी ढंग से कम करती है और करंट ले जाने की क्षमता में सुधार करती है। यह इसे कुशल विद्युत संचरण की आवश्यकता वाले उच्च -शक्ति वाले उपकरणों के लिए आदर्श बनाता है।

3, उत्कृष्ट आघात प्रतिरोध

ऑपरेशन के दौरान,लचीला बसबारकंपन और प्रभाव के कारण होने वाले तनाव को प्रभावी ढंग से अवशोषित और कम करता है, तनाव एकाग्रता के कारण कनेक्शन बिंदुओं पर फ्रैक्चर या क्षति को रोकता है। यह सिस्टम की विश्वसनीयता और स्थिरता को बढ़ाता है।

4, आसान स्थापना

पारंपरिक कठोर बसबारों की तुलना में, कॉपर फ्लेक्सिबल बसबार एक सरल और तेज़ इंस्टॉलेशन प्रक्रिया प्रदान करता है, जिससे इंस्टॉलेशन समय और श्रम लागत दोनों कम हो जाती है। यह अनुचित स्थापना के कारण होने वाले विफलता जोखिमों को भी कम करता है।

5, लंबी सेवा जीवन

उत्कृष्ट संक्षारण प्रतिरोध और आघात प्रतिरोध के साथ, लचीला कॉपर बसबार कठोर वातावरण में भी स्थिर प्रदर्शन बनाए रखता है। इससे उपकरण का जीवनकाल बढ़ता है और रखरखाव लागत कम होती है।



1, पावर सिस्टम और पावर ट्रांसमिशन और वितरण उपकरण

बिजली संयंत्र और सबस्टेशन:

मल्टीलेयर कॉपर फ़ॉइल्स लचीला बसबारट्रांसफार्मर, रिएक्टर, सर्किट ब्रेकर और अन्य उपकरणों के बीच कनेक्शन के लिए उपयोग किया जाता है। लचीले बसबार उपकरण संचालन के दौरान कंपन और थर्मल विस्तार/संकुचन के कारण होने वाले तनाव को कम कर सकते हैं, कठोर कनेक्शन में यांत्रिक तनाव के कारण फ्रैक्चर या खराब संपर्क को रोक सकते हैं।

उच्च और निम्न वोल्टेज स्विचगियर:

घनी बिजली वितरण प्रणालियों में, ऑटोमोटिव कॉपर बसबार लचीले लेआउट की अनुमति देता है, कंपन या इंस्टॉलेशन त्रुटियों के कारण कनेक्शन विफलताओं के जोखिम को कम करते हुए स्थान उपयोग को अनुकूलित करता है।



2, औद्योगिक उपकरण और मशीनरी विनिर्माण

इलेक्ट्रिक मोटर्स और जेनरेटर:

मोटर स्टेटर को बाहरी सर्किट से कनेक्ट करें, तार की थकान और क्षति को कम करने के लिए मोटर संचालन के दौरान कंपन और मामूली विस्थापन को समायोजित करें।

स्वचालित उत्पादन लाइनें:

लगातार गति या कंपन (उदाहरण के लिए, रोबोट, कन्वेयर उपकरण) वाली मशीनरी में बिजली या सिग्नल ट्रांसमिशन के लिए लचीले प्रवाहकीय घटकों के रूप में कार्य करें, जिससे सिस्टम की विश्वसनीयता बढ़ती है।

भारी मशीनरी और इंजीनियरिंग उपकरण:

BusBar Flexible का उपयोग खनन मशीनरी, निर्माण मशीनरी आदि में किया जाता है, ताकि कंपन, प्रभाव और तापमान परिवर्तन जैसी गंभीर परिचालन स्थितियों का सामना किया जा सके, जिससे स्थिर प्रवाहकीय कनेक्शन सुनिश्चित हो सके।



3, नवीन ऊर्जा और हरित ऊर्जा क्षेत्र

पवन ऊर्जा उत्पादन:

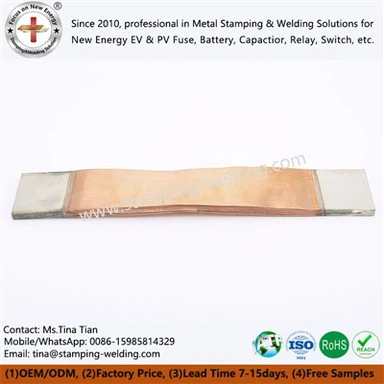

टिन-प्लेटेड कॉपर बस बार का उपयोग जनरेटर और कन्वर्टर्स के साथ-साथ पवन टरबाइन नैक्लेस में कन्वर्टर्स और स्विचगियर के बीच कनेक्शन के लिए किया जाता है। वे ऑपरेशन के दौरान टावर के उच्च आवृत्ति कंपन और मामूली विकृतियों के अनुकूल होते हैं, जिससे रखरखाव की लागत कम हो जाती है।

फोटोवोल्टिक और ऊर्जा भंडारण प्रणालियाँ:

फोटोवोल्टिक इनवर्टर और ऊर्जा भंडारण बैटरी पैक (उदाहरण के लिए, लिथियम आयन बैटरी, ईंधन सेल) में, कॉपर फ्लेक्सिबल बसबार बैटरी चार्जिंग/डिस्चार्जिंग के दौरान विस्तार तनाव को बफर करता है, जिससे सिस्टम का जीवनकाल बढ़ जाता है। वे मॉड्यूलर उपकरण संयोजन और रखरखाव की सुविधा भी प्रदान करते हैं।

हाइड्रोजन उपकरण:

ईंधन सेल स्टैक में कनेक्शन के लिए, कॉम्पैक्ट स्थानों में लचीली प्रवाहकीय आवश्यकताओं को पूरा करने और स्टैक ऑपरेशन के दौरान तापमान परिवर्तन के अनुकूल होने के लिए उपयोग किया जाता है।



4, परिवहन और मोबाइल उपकरण

इलेक्ट्रिक वाहन (नई ऊर्जा वाहनों सहित):

बैटरी पैक को मोटरों, विद्युत नियंत्रण प्रणालियों और ऑन-बोर्ड चार्जिंग उपकरण (ओबीसी) से कनेक्ट करें। वे वाहन संचालन के दौरान कंपन, धक्कों और तापमान में उतार-चढ़ाव का सामना करते हैं, उच्च विद्युत चालकता के साथ हल्के डिजाइन का संयोजन करते हैं।

रेल पारगमन:

मल्टीलेयर कॉपर फ़ॉइल्स फ्लेक्सिबल बसबार को ट्रैक्शन कन्वर्टर्स और सबवे और हाई स्पीड ट्रेनों के सहायक पावर सिस्टम में लगाया जाता है, जो सुरक्षा बढ़ाने के लिए वाहन कंपन और ट्रैक अनियमितताओं के कारण होने वाली कनेक्शन विफलताओं को कम करता है।

समुद्री और अपतटीय इंजीनियरिंग:

उच्च विश्वसनीयता आवश्यकताओं को पूरा करते हुए, समुद्री जल के क्षरण और पतवार के हिलने से यांत्रिक तनाव का विरोध करने के लिए जहाज जनरेटर, प्रणोदन मोटर्स और बिजली वितरण प्रणालियों में उपयोग किया जाता है।
