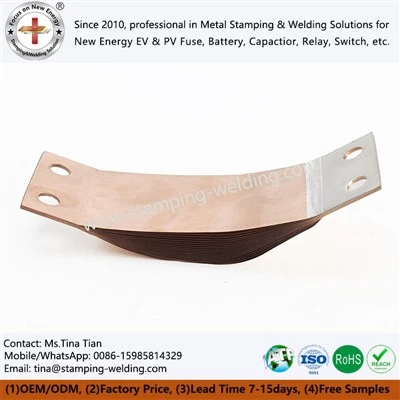

कॉपर फ़ॉइल मल्टी-लेयर वेल्डिंग बसबार
कॉपर फ़ॉइल मल्टी-लेयर वेल्डिंग बसबार एक उन्नत प्रवाहकीय घटक है जिसे विशेष रूप से उच्च{{1}पावर-घनत्व वाले पावर इलेक्ट्रॉनिक सिस्टम के लिए डिज़ाइन किया गया है। पारंपरिक ठोस तांबे के बसबारों के विपरीत, यह उत्पाद एक सटीक लेमिनेशन और अंतिम ठोस-अवस्था वेल्डिंग प्रक्रिया के माध्यम से अल्ट्रा {{4}
- तेजी से वितरण
- गुणवत्ता आश्वासन
- 24/7 ग्राहक सेवा
उत्पाद का परिचय
कॉपर फ़ॉइल मल्टी-लेयर वेल्डिंग बसबार कम प्रतिबाधा, कम स्ट्रे इंडक्शन और उच्च ताप अपव्यय के साथ एक सटीक पावर ट्रांसमिशन घटक है। यह पतली तांबे की पन्नी की कई परतों को ढेर करके और पारंपरिक एकल मोटी तांबे की बसबार की जगह, उन्हें एक ही टुकड़े में वेल्डिंग करके बनाया जाता है। यह उच्च-शक्ति वाले इलेक्ट्रॉनिक उपकरणों में "वर्तमान ट्रांसमिशन दक्षता, अंतरिक्ष लेआउट और थर्मल प्रबंधन" के तीन मुख्य समस्या बिंदुओं को हल करता है और नई ऊर्जा वाहनों, ऊर्जा भंडारण प्रणालियों, फोटोवोल्टिक इनवर्टर, पवन ऊर्जा कन्वर्टर्स, कम-वोल्टेज विद्युत उपकरण और अन्य परिदृश्यों में व्यापक रूप से उपयोग किया जाता है।
मुख्य विशेषताएं
कंडक्टर सामग्री:99.95% से अधिक या उसके बराबर शुद्धता और 98% IACS से अधिक या उसके बराबर चालकता के साथ, उच्च {{0}शुद्धता T2/TU1 इलेक्ट्रोलाइटिक कॉपर फ़ॉइल का उपयोग करके निर्मित। इसमें ट्रांसमिशन हानि कम है, यह RoHS और REACH मानकों का अनुपालन करता है, और लचीले बसबार के लिए फोटोवोल्टिक्स और ऑटोमोटिव जैसे मांग वाले प्रवाहकीय अनुप्रयोगों के लिए उपयुक्त है।
विशेष विवरण:सिंगल कॉपर फ़ॉइल की मोटाई 0.05–0.3 मिमी तक होती है, जिसमें अनुकूलन के लिए 2-50 परतें उपलब्ध होती हैं। वर्तमान वहन क्षमता 200A-20000A है, जो उपकरणों के विभिन्न शक्ति स्तरों के लिए बिल्कुल अनुकूल है, जिससे कॉपर बसबार चयन और अनुकूलन लागत कम हो जाती है।
संरचनात्मक विशेषताएँ:स्वचालित परिशुद्धता स्टैकिंग कई कॉपर फ़ॉइल परतों की टाइट बॉन्डिंग सुनिश्चित करती है, पूर्ण परत एकीकृत वेल्डिंग के साथ संपर्क प्रतिरोध को पूरी तरह से समाप्त कर देती है और ऑटोमोटिव कॉपर बसबार की लंबी अवधि की परिचालन स्थिरता में सुधार करती है, जो निरंतर संचालन आवश्यकताओं के लिए उपयुक्त है।
पर्यावरणीय अनुकूलता:मल्टी लेयर्स कॉपर फ़ॉइल फ्लेक्सिबल बसबार -40 डिग्री से +150 डिग्री की विस्तृत तापमान रेंज में स्थिर रूप से काम कर सकता है। इन्सुलेशन कक्षाएं 125 डिग्री/155 डिग्री/180 डिग्री पर चयन योग्य हैं। यह कंपन-प्रतिरोधी और गर्मी-प्रतिरोधी है, जो ऑटोमोटिव और बाहरी अनुप्रयोगों जैसे जटिल औद्योगिक वातावरणों के लिए उपयुक्त है।
सतह का उपचार:टिन प्लेटिंग, निकल प्लेटिंग और अन्य फिनिश के साथ अनुकूलन योग्य। प्लेटिंग की मोटाई 0.1-5μm तक होती है, जो मजबूत आसंजन, ऑक्सीकरण और संक्षारण प्रतिरोध, विस्तारित जीवनकाल और लचीले बसबार रखरखाव लागत को कम करती है।
कनेक्शन के तरीके:वेल्डिंग और बोल्टिंग सहित विभिन्न स्थापना विधियों के साथ संगत, आवश्यकतानुसार लचीले चयन की अनुमति देता है। किसी उपकरण संशोधन की आवश्यकता नहीं है, जो लचीले कॉपर बसबार को विभिन्न बिजली इलेक्ट्रॉनिक उपकरण स्थापना आवश्यकताओं के लिए उपयुक्त बनाता है।
तकनीकी लाभ
सटीक प्रौद्योगिकी अनुकूलन
ग्राहक चित्र के आधार पर अनुकूलित पैरामीटर, ऑटोमोटिव और फोटोवोल्टिक दोनों परिदृश्यों को कवर करते हुए, विशेष समाधान प्रदान करते हैं और कॉपर फ्लेक्सिबल बसबार चयन कठिनाई को काफी कम करते हैं।
उत्कृष्ट दीर्घकालिक विश्वसनीयता
पूर्ण {{0}परत एकीकृत वेल्डिंग अंतराल को समाप्त करती है, हजारों थर्मल चक्रों के बाद सोल्डर संयुक्त विफलता को सुनिश्चित करती है, जिसके परिणामस्वरूप लचीले बसबार का जीवनकाल 20 वर्ष से अधिक हो जाता है और संभावित ओवरहीटिंग जोखिम समाप्त हो जाते हैं।
स्थिर विद्युत प्रदर्शन
सममितीय लेआउट स्ट्रे इंडक्शन को 30% तक कम कर देता है, वर्तमान तापमान में 40 डिग्री से कम या उसके बराबर वृद्धि करता है, प्रभावी ढंग से उच्च आवृत्ति हस्तक्षेप को दबाता है और कॉपर बसबार ऑपरेशन के दौरान हॉट स्पॉट को खत्म करता है।
अनुकूलित संरचनात्मक डिजाइन
बहु- परत वाली पतली तांबे की पन्नी लचीले मोड़ की अनुमति देती है, मोटे तांबे के बसबार की तुलना में वजन को 40% तक कम करती है, कॉम्पैक्ट स्थान अनुकूलन की अनुमति देती है और उपकरण के लघुकरण की सुविधा प्रदान करती है।
फ़ैक्टरी लाभ
ज़ियामेन और निंगबो में हमारी अपनी फ़ैक्टरियाँ हैं। इन दोनों शहरों के औद्योगिक क्लस्टर लाभों का लाभ उठाते हुए, हम समूह की पूंजी और तकनीकी संसाधनों को एकीकृत करते हैं, और तांबे की पन्नी काटने, स्टैकिंग, वेल्डिंग और परीक्षण उपकरणों के पूरे सेट से लैस हैं। यह हमें स्वतंत्र रूप से उत्पादन करने में सक्षम बनाता हैकॉपर फ़ॉइल मल्टी-लेयर वेल्डिंग बसबारपूरी प्रक्रिया के दौरान. हमारे कारखाने उत्पाद निर्माण स्थिरता और स्थिर उत्पादन क्षमता सुनिश्चित करने के लिए ISO9001-2015 और IATF16949 गुणवत्ता प्रणालियों का सख्ती से पालन करते हैं। साथ ही, स्थानीय उत्पादन के लाभों का लाभ उठाकर, हम ऑर्डर डिलीवरी समय को और कम करते हैं और ग्राहकों को अधिक कुशल और विश्वसनीय उत्पाद आपूर्ति गारंटी प्रदान करते हैं।
हमसे संपर्क करें
हम आपका स्वागत करते हैं कि आप कस्टम कॉपर फ़ॉइल मल्टी-लेयर वेल्डिंग बसबार के विवरण, सटीक कोटेशन, और लागत कम करने और इंजीनियरिंग खरीद में दक्षता बढ़ाने और आपूर्ति श्रृंखला को स्थिर करने के लिए मिलकर काम करने के लिए हमसे संपर्क करें।
